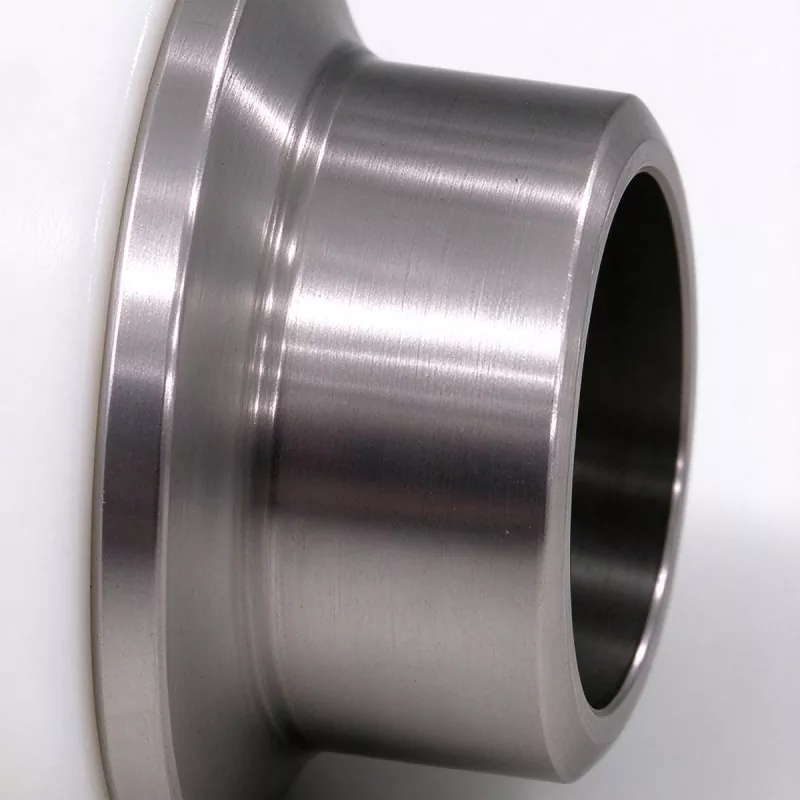

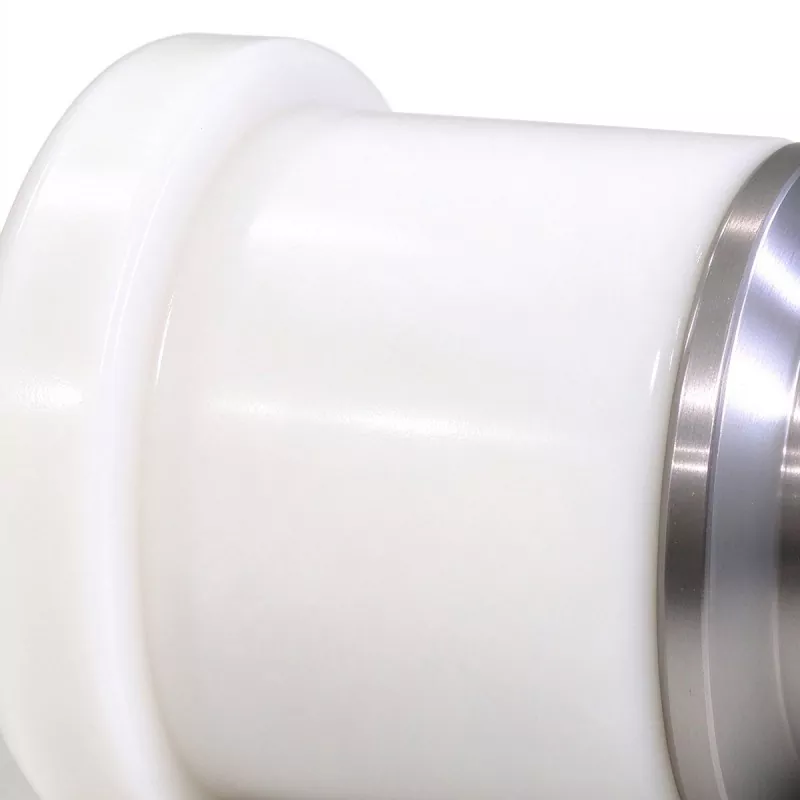

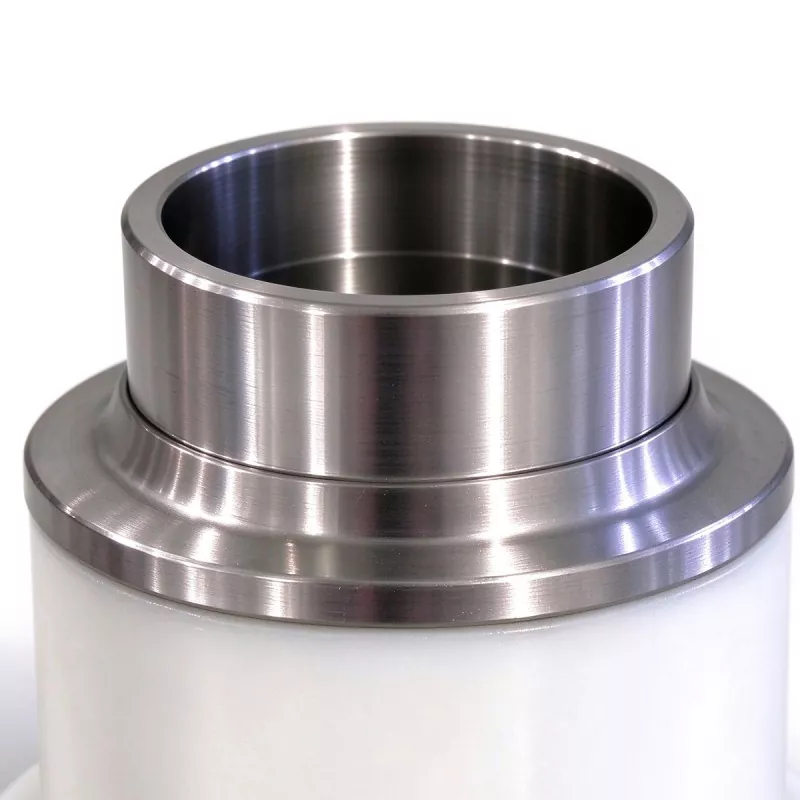

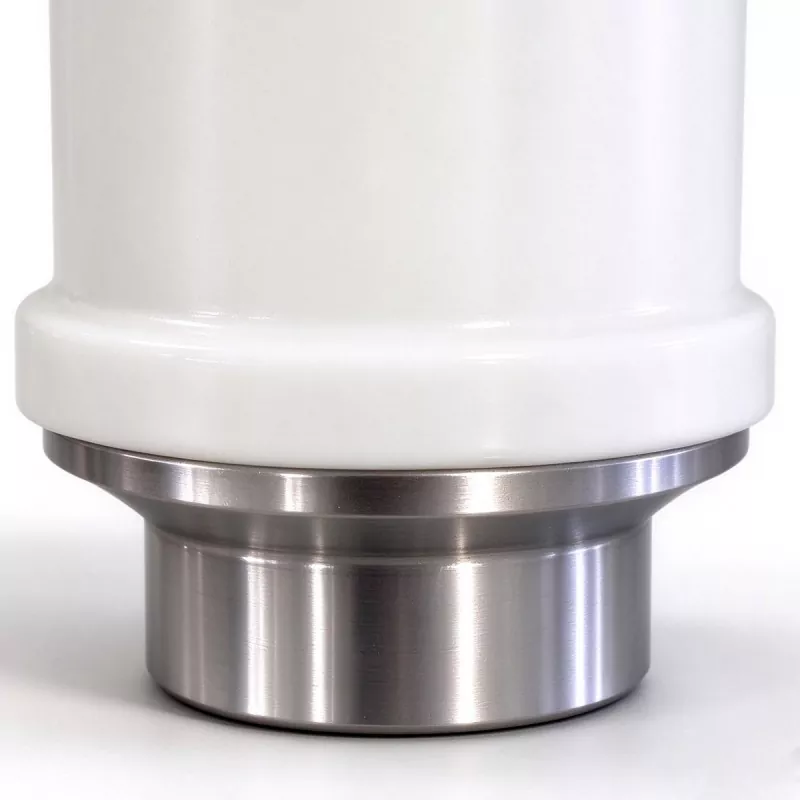

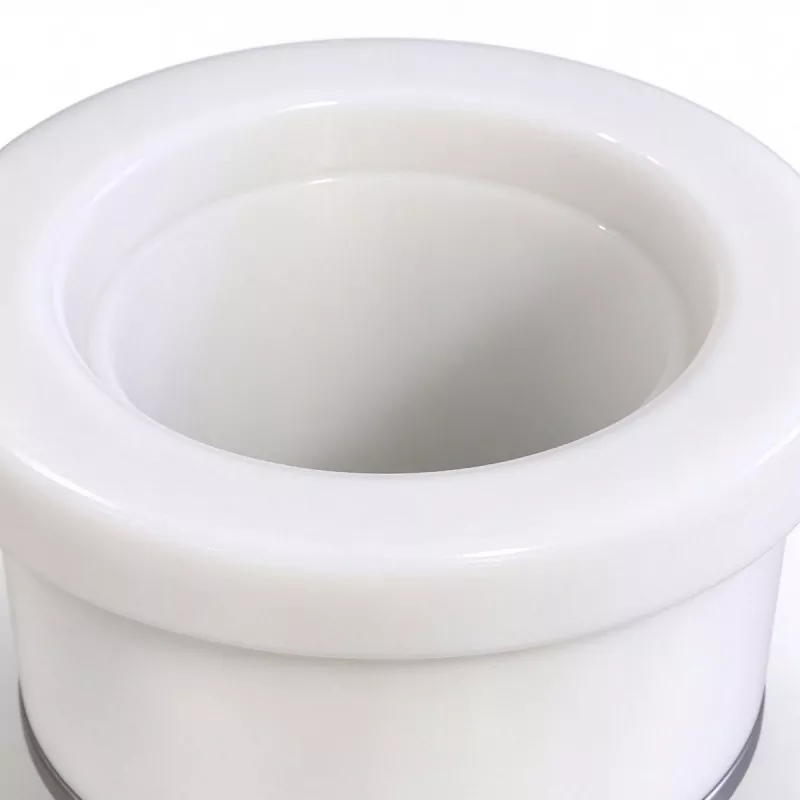

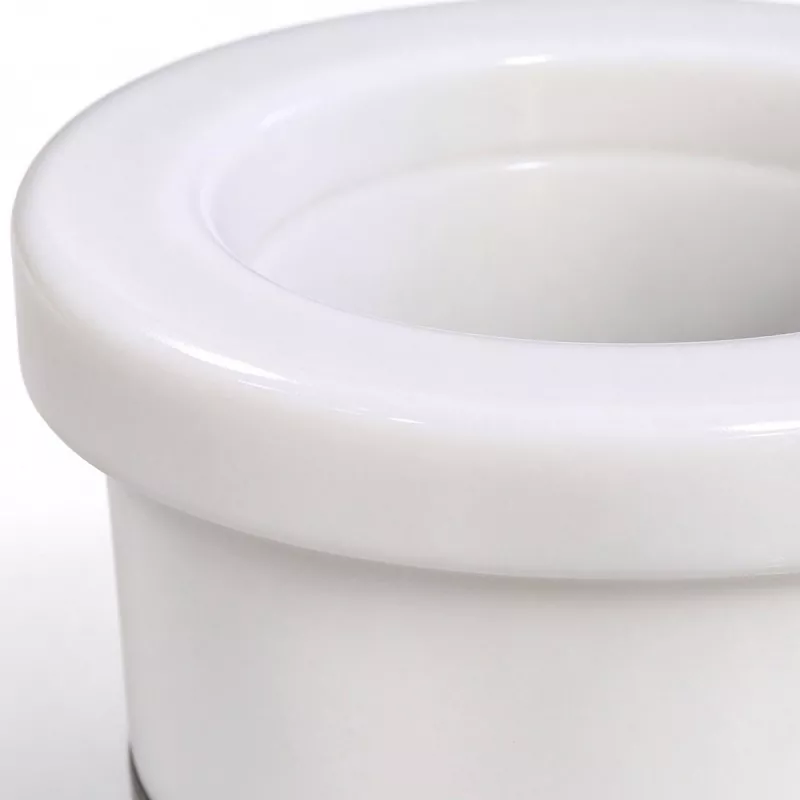

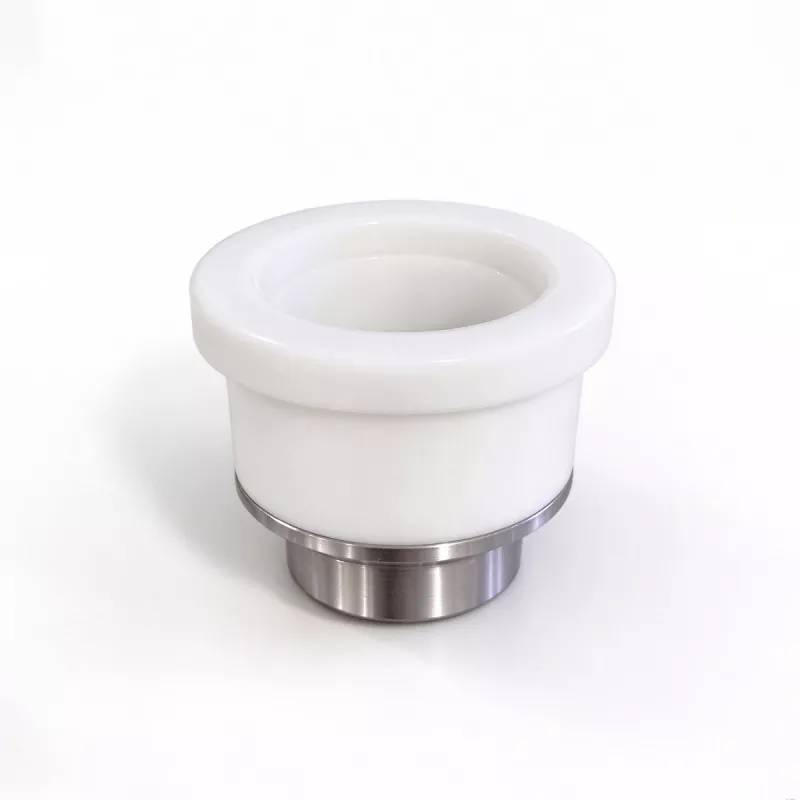

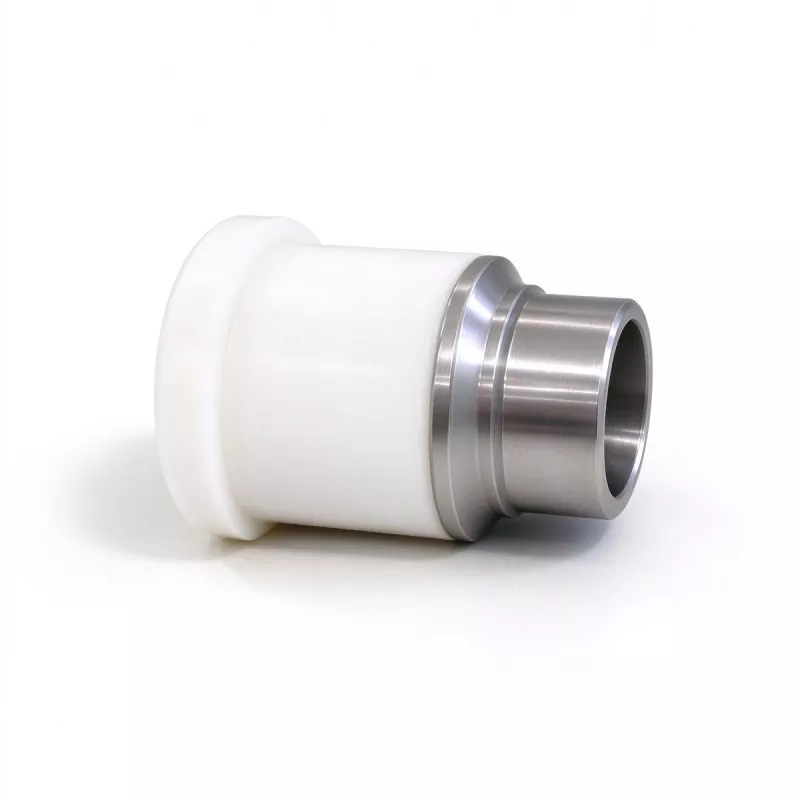

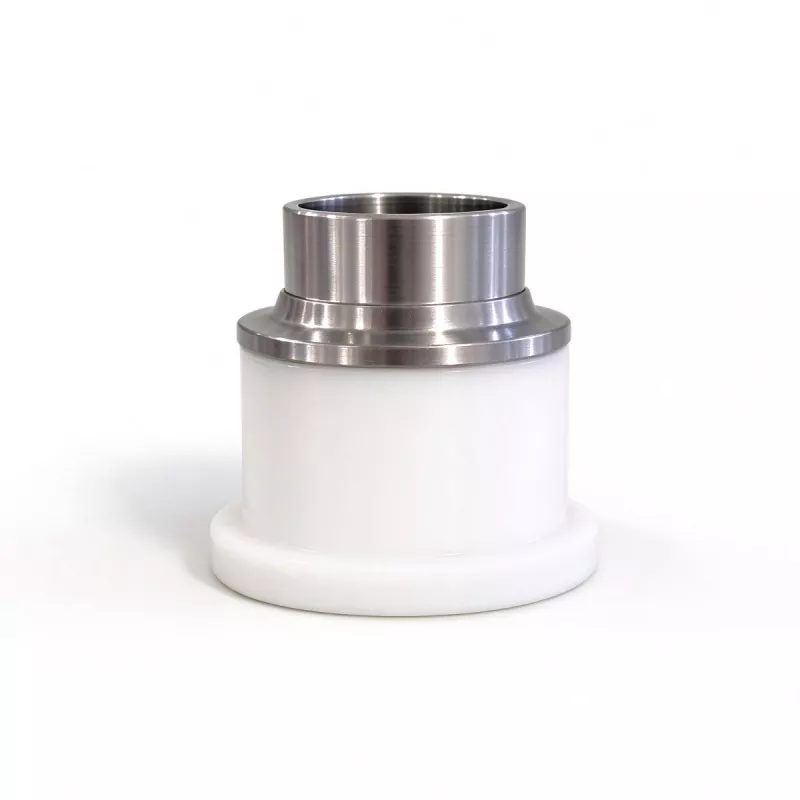

Керамичен пръстен с лазерна режеща глава

EVER VIEW доставя резервни керамични компоненти за фибро лазерни режещи глави, поддържащи позициониране на дюзите, електрическа изолация и функции за отчитане на височината в съвместими възли на режещи глави. Като малък консуматив, инсталиран близо до дюзата, керамичният пръстен на лазерната режеща глава работи в зона, изложена на топлина, пръски, прах и случайно механично въздействие.

Правилният керамичен пръстен трябва да бъде избран според действителната структура на режещата глава. Външен диаметър, вътрешен диаметър, височина, резба, разположение на контактите и дизайн на монтаж може да варират между различните модели.

За закупуване на замяна, EVER VIEW препоръчва да предоставите модела на режещата глава, оригиналния номер на частта, размерите или ясни снимки. Нашият екип може да помогне със съпоставянето на спецификациите преди офертата и да поддържа наличности за поддръжка или групови поръчки.

Ключова част от долната режеща глава

Керамичният пръстен на лазерната режеща глава е разположен между модула на режещата глава и компонентите, свързани с дюзата. Точната му структура зависи от дизайна на режещата глава, но обикновено допринася както за механично позициониране, така и за електрическа изолация.

Подкрепете позиционирането на дюзите

Керамичното тяло и свързаната с него монтажна конструкция помагат за поддържането на възела на дюзата в желаната позиция. Правилните размери и концентричността са важни, тъй като дюзата трябва да поддържа необходимата връзка с лазерния лъч.

Осигурете електрическа изолация

Керамичният материал осигурява електрическа изолация между избрани проводими части на режещата глава. Тази характеристика е важна при режещи глави, които използват капацитивен сензор за височина, за да следят разстоянието между модула на дюзата и металния детайл.

Отчитането на височината зависи от монтажа

В съвместимите режещи глави керамичният пръстен работи заедно с дюзата и сензорните компоненти, вместо да работи като независим сензор.

Поддържайте сензорната структура

Керамичното тяло разделя съответните проводими компоненти, като същевременно поддържа механичната връзка, изисквана от сензорния възел. Могат да бъдат включени и контактни точки или проводими вложки в зависимост от конкретния дизайн.

Намалете вариациите на инсталацията

Правилно подбран керамичен пръстен помага на свързания с дюзата възел да се върне в предвидената си позиция след смяна. Неправилните размери могат да повлияят на монтажа и може да изискват допълнително отстраняване на неизправности на системата за измерване на височината.

Какво може да повреди пръстена?

Керамичният пръстен на лазерната режеща глава работи близо до детайла, което го прави уязвим при няколко практически производствени условия.

Щети от сблъсък

Изкривен лист, повдигнат детайл или програмна грешка може да доведе до контакт на режещата глава с материала. След сблъсък керамичното тяло трябва да се провери за пукнатини, стружки или изместване.

Топлина и пръски

Непрекъснатото рязане излага долната зона на режещата глава на топлина и метални пръски. Замърсяването около керамичния пръстен, дюзата и контактната зона трябва да се обърне внимание по време на рутинната поддръжка.

Проверете преди да смените други части

Повреден керамичен пръстен може да създаде симптоми, които изглежда са свързани с дюзата или системата за контрол на височината. Въпреки това не трябва автоматично да се счита за причина за всеки проблем с рязане.

Проверете физическото състояние

Потърсете пукнатини, начупени ръбове, деформация, замърсяване или необичайно разхлабване. Ако керамичното тяло е видимо повредено, трябва да се избягва продължителна употреба, докато компонентът не бъде оценен.

Проверете контактната зона

Когато конструкцията на режещата глава включва проводящи контакти, проверете състоянието им в съответствие с процедурата за поддръжка на производителя. Лошият контакт може да повлияе на сензорната верига.

Размерът е по-голям от външния диаметър

Купуването само по външен диаметър може да доведе до неправилна подмяна. Различните керамични пръстени могат да имат подобни външни форми, докато използват различни монтажни структури или контактни подредби.

Размери за измерване

Когато са налични, посочете външния диаметър, вътрешния диаметър и общата височина. Измерванията трябва да се вземат от оригиналния компонент, а не от снимки.

Проверете темата и контактите

Размерът на резбата, интерфейсът за монтаж и позицията на контакта също могат да определят съвместимостта. Интерфейсът на дюзата трябва да се разглежда заедно със структурата на керамичния пръстен.

Окончателните спецификации трябва да бъдат потвърдени спрямо действителния възел на режещата глава.

Сравнете пръстена с режещата глава

Керамичният пръстен с лазерна режеща глава трябва да се третира като консуматив, специфичен за режещата глава, а не като универсален аксесоар.

Различните модели използват различни дизайни

Режещите глави може да се различават по размерите на керамичния пръстен, резбите, функциите за локализиране и конфигурациите на контакта. Дори продукти, които изглеждат подобни, може да не са взаимозаменяеми.

Оригиналната информация помага

Номерът на оригиналната част, етикетът на опаковката и моделът на режещата глава предоставят полезни справки за идентифициране на замяната. Ясните снимки могат допълнително да намалят възможността за неправилно съвпадение.

Лесен процес на идентификация

EVER VIEW може да помогне на купувачи, които не знаят точната спецификация на керамичния пръстен.

Започнете с оборудването

Посочете производителя и модела на режещата глава. Ако режещата глава има табелка или маркировка на модела, включете ясна снимка.

Добавете детайлите на старата част

Изпратете снимки на оригиналния керамичен пръстен от различни ъгли, заедно с налични размери, номера на части и информация за контакт.

РЕЖЕЩА ГЛАВА → СТАРА ЧАСТ → РАЗМЕРИ → СНИМКА → СПЕЦИФИКАЦИЯ

Този процес е особено полезен за задгранични купувачи, компании за лазерни услуги и дистрибутори, които се снабдяват с резервни части за съществуващи машини.

Монтажът изисква грижи

Керамичният пръстен е прецизен компонент и трябва да се борави внимателно по време на смяната.

Проверете преди монтаж

Уверете се, че новият компонент няма видими пукнатини, стружки или замърсяване. Проверете размерите и монтажната конструкция преди монтажа.

Избягвайте механични повреди

Керамиката може да се повреди от удар или прекомерна сила. Инсталирайте компонента в съответствие с процедурата на производителя на режещата глава и избягвайте прекаленото затягане на свързаните монтажни части.

Поддържайте модула на дюзата стабилен

Керамичният пръстен не работи сам. Неговото състояние трябва да се разглежда заедно с дюзата и другите компоненти в долния край на режещата глава.

Проверете разположението на дюзата

След смяната се уверете, че дюзата е поставена правилно и че съответният модул остава здраво закрепен.

Проверете разпознаването на височината

Когато се използва капацитивен сензор, проверете нормалната работа на сензора за височина след поддръжката, преди да върнете машината в нормално производство.

Приложения в лазерното рязане на метали

Резервните керамични компоненти на EVER VIEW са предназначени за оборудване за лазерно рязане с влакна, използвано в различни среди за производство на метали.

Обработка на ламарина

Типичните приложения включват обработка на въглеродна стомана, неръждаема стомана и алуминиеви листове за машинни части, шкафове, кутии и изработени метални компоненти.

Производствено и сервизно оборудване

Те могат да бъдат от значение и за сервизни центрове за лазерно рязане, компании за поддръжка на оборудване, производители на машини и дистрибутори, които поддържат множество конфигурации на режещи глави.

Правилният модел се определя от структурата на режещата глава, а не просто от материала, който се обработва.

Изградете практичен резервен инвентар

Въпреки че керамичният пръстен е сравнително малък консуматив, липсата му може да забави поддръжката на режещата глава.

За производствени фабрики

Фабриките, работещи с множество машини за лазерно рязане, могат да организират резервни керамични пръстени според модела на режещата глава и номера на машината. Това улеснява техниците при избора на правилния заместител.

За дистрибутори

Дистрибуторите на лазерно оборудване и сервизните компании могат да изискват няколко спецификации за различни клиентски машини. Потвърждаването на модела преди закупуване на едро помага да се избегне складирането на несъвместими части.

Качеството има значение в малките компоненти

Покупната цена на керамичен пръстен е малка в сравнение с цената на цялостна система за лазерно рязане, но несъответствието на размерите може да създаде проблеми с поддръжката.

Съгласуваност на размерите

Керамичното тяло, монтажните характеристики и разположението на контактите трябва да отговарят на потвърдената спецификация. Постоянните размери помагат за поддържане на повторяем монтаж.

Защита на опаковката

Керамичните компоненти трябва да бъдат правилно защитени по време на съхранение и транспортиране. Предотвратяването на стърготини и пукнатини преди монтажа е част от надеждното управление на консумативите.

Кога трябва да се смени?

Няма универсален интервал за смяна на всяка режеща глава. Действителните изисквания за обслужване зависят от работата на машината, сблъсъци, излагане на топлина, замърсяване и практики за поддръжка.

Сменете след видима повреда

Пукнатини, стърготини, деформации или други физически повреди са ясни причини да проверите компонента и да определите дали е необходима подмяна.

Сменете по време на поддръжка

Ако керамичният пръстен покаже необичайно износване или модулът на режещата глава не работи според очакванията, подмяната може да се счита за част от процеса на поддръжка.

Информация за поръчка

За точна оферта, предоставете модела на режещата глава, информация за оригиналния керамичен пръстен, размери, контакт, снимки и необходимото количество, когато е възможно.

Ако не познавате модела

Изпратете ясни снимки на керамичния пръстен, режещата глава и оригиналната опаковка. Включете всички налични размери или номера на части.

За закупуване на едро

За повторни или групови поръчки предоставете необходимите количества и модели на режещи глави предварително. EVER VIEW може да помогне с потвърждение на спецификацията и доставка за замяна.

НУЖДАЕТЕ СЕ ОТ СМЕНЕН КЕРАМИЧЕН ПРЪСТЕН?

Изпратете подробности → Потвърдете модела → Проверете спецификацията → Получете оферта

Свържете се с EVER VIEW за съвпадение на керамични пръстени, замяна и масово закупуване на глави за лазерно рязане с влакна.

ЧЗВ

Какво причинява напукване на керамичен пръстен?

Сблъсък с детайла, прекомерна механична сила или неправилно боравене могат да повредят керамичното тяло. Топлината и производственото замърсяване също могат да допринесат за влошаване в зависимост от конструкцията на режещата глава.

Може ли спукан пръстен да се използва временно?

Напуканият керамичен пръстен не трябва да се третира като нормален ремонтируем компонент. Тъй като пръстенът може да е част от изолационната и сензорната структура, процедурата за поддръжка на производителя на режещата глава трябва да се следва преди продължаване на работата.

Защо пръстенът има метални контакти?

Някои конструкции на режещи глави включват проводими контакти или вложки като част от капацитивната верига за измерване на височина. Тяхното точно разположение варира според модела на режещата глава.

Важна ли е височината на керамичния пръстен?

да Общата височина е един от размерите, които могат да повлияят на това как долният възел на режещата глава пасва един към друг. Тя трябва да съответства на оригиналната спецификация, а не да се избира само по външен диаметър.

Мога ли да използвам керамичен пръстен от друга марка режещи глави?

Само ако размерите, монтажната структура, разположението на контактите и други съответни спецификации са потвърдени като съвместими. Подобният външен вид не гарантира взаимозаменяемост.

Какви снимки са най-добри за идентификация?

Предоставете преден, заден и страничен изглед на керамичния пръстен, плюс снимка на етикета на модела на режещата глава. Измерването с линийка, дебеломер или друг подходящ ориентир може да направи идентификацията по-точна.
