Какво прави машината за рязане на фибролазерна плоча от съществено значение за модерното производство на метал?

1. Разбиране на машините за рязане на фибролазерни плочи

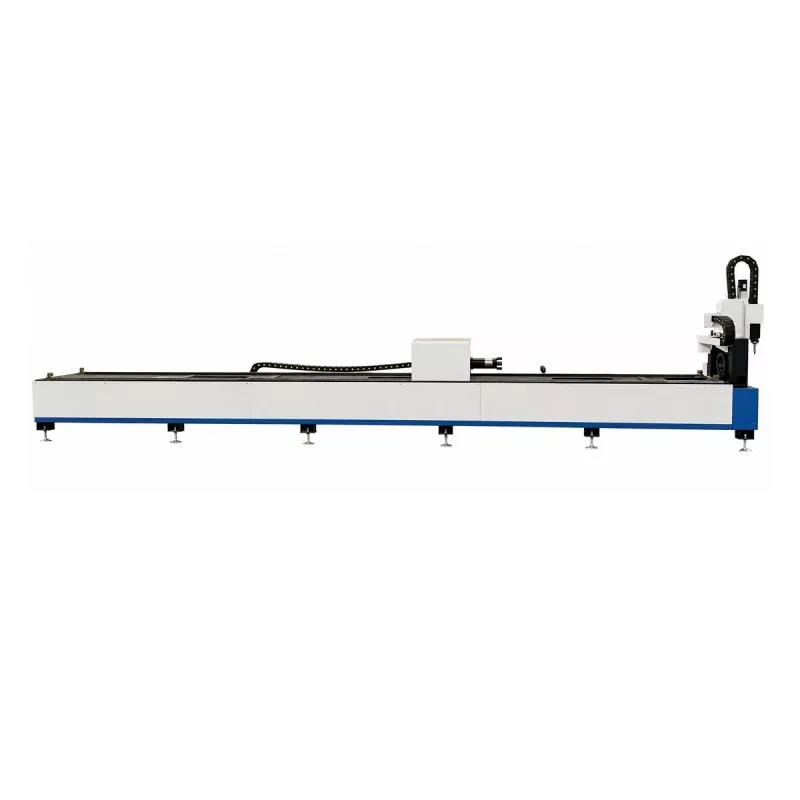

Машината за лазерно рязане на плочи с влакна е промишлена металообработваща система, която използва концентриран лазерен лъч за изрязване на програмирани форми от плоски метални листове или плочи. CNC контролер координира режещата глава и системата за движение, позволявайки на машината да следва сложни контури, отвори, слотове и очертания на компоненти с повтарящо се позициониране.

За разлика от конвенционалното механично рязане, лазерната обработка не изисква острие да контактува с материала. Фокусираният лъч генерира интензивна топлина в локализирана точка, докато помощният газ помага за отстраняването на разтопения метал от пътя на рязане. Този процес създава тесен прорез и може да намали необходимостта от допълнително довършване на ръба, когато параметрите на рязане са правилно конфигурирани.

Основни компоненти на индустриална система

• Оптичен лазерен източник:Генерира лазерната енергия, използвана за обработка на метала.
• Лазерна режеща глава:Фокусира лъча и доставя помощен газ към зоната на рязане.
• CNC система за управление:Интерпретира програмираните траектории на рязане и координира движението на машината.
• Система за движение и легло на машината:Поддържайте детайла и поддържайте стабилно, контролирано движение.
• Охладителна система:Поддържа определените компоненти в необходимия им работен температурен диапазон.
• Изсмукване на дима и защитно заграждение:Помогнете за контролиране на емисиите от процеса и за намаляване на излагането на лазерни опасности.

Тези компоненти работят заедно. Лазерен източник с висока мощност сам по себе си не може да гарантира отлични резултати, ако структурата на машината, режещата глава, контролът на движението, подаването на газ или настройките на процеса са неподходящи за приложението.

2. Как протича процесът на рязане?

Влакнесто лазерно рязане на плочи съчетава оптична енергия, контролирано движение и отстраняване на материал. Машината преобразува цифров чертеж във физически метален компонент чрез поредица от координирани операции.

Стъпка 1: Подгответе дизайна за рязане

Операторът импортира съвместим CAD чертеж в софтуера за програмиране или разкрояване на машината. Софтуерът подрежда компоненти върху металната плоча, установява пътеки на рязане и дефинира входове, точки на пробиване и други инструкции за процеса.

Стъпка 2: Фокусирайте лазерния лъч

Лазерният източник генерира лъч, който преминава през оптична система за доставяне до режещата глава. Фокусираща леща концентрира енергията върху малка площ от детайла, повишавайки локалната температура, докато металът се разтопи или претърпи термичната реакция, изисквана от избрания процес на рязане.

Стъпка 3: Отстранете разтопения материал

Помощен газ, обикновено кислород, азот или сгъстен въздух, където е подходящо, помага за изхвърлянето на разтопения материал от прореза. Типът газ и налягането влияят върху скоростта на рязане, окисляването на ръбовете, външния вид на повърхността и количеството остатъци, останали върху завършената част.

Стъпка 4: Следвайте CNC пътя на рязане

CNC системата координира движението по програмирания контур. Машината пробива плочата, следва указания път и завършва компонента. Подходящото ускорение, контрол на ъглите, настройките на фокуса и скоростта на рязане са важни за поддържане на последователност на размерите.

Стъпка 5: Проверете завършената част

Операторите проверяват размерите, качеството на рязане, неравностите, шлаката и външния вид на ръбовете спрямо производствените изисквания. За взискателни компоненти, документирана проверка на първата част може да помогне да се провери дали процесът е подходящ, преди да започне пълната партида.

3. Кои материали може да обработва машина за рязане на влакна с лазерна плоча?

Оптични лазерни системи се използват широко за производство на метали, но практическият диапазон на рязане зависи от лазерната конфигурация, класа на материала, дебелината, състоянието на повърхността, помощния газ и необходимото качество на ръба. Не всяка машина може да обработва всеки материал или дебелина еднакво добре.

Индустрии, които се възползват от лазерното рязане на плочи

• Производство на тежко оборудване и селскостопански машини.
• Производство на автомобилни части и транспортна техника.
• Електрически шкафове, контролни кутии и промишлени шкафове.
• Изработка на стомана, строителни компоненти и метални мебели.
• Асансьорни компоненти, търговско оборудване и метални изделия по поръчка.

За производителите, работещи с множество дизайни на продукти или чести промени в поръчките, CNC програмирането може да опрости прехода между заданията, без да е необходимо да произвеждат специални режещи матрици за всеки нов контур.

4. Основни ползи за производителите

Точно рязане и постоянни размери

Една правилно конфигурирана система за лазерно рязане с влакна може да произведе детайлни контури, малки отвори и повтарящи се профили на компоненти. Това е ценно за производителите, чиито възли зависят от точни позиции на отворите, контролирани хлабини и последователни размери на частите. Действителните допуски трябва да бъдат потвърдени с помощта на избраната машина и представителни детайли.

Гъвкава обработка за различни поръчки

Промяната на цифрова програма за рязане може да бъде по-лесна от смяната на инструментите на конвенционална производствена линия. Тази гъвкавост поддържа производство по поръчка, малки партиди, прототипи и смесени производствени графици. Също така може да помогне на производителите да отговорят на ревизиите на дизайна на клиентите, без да създават наново специализирани инструменти.

Намалена вторична обработка

Когато изборът на материал и параметрите на рязане са подходящи, лазерното рязане може да произведе ръбове, които изискват по-малко шлайфане или отстраняване на грапавини, отколкото някои алтернативни процеси. Действителното намаление зависи от необходимото покритие на повърхността, дебелината на материала, избора на газ и стандартите за качество на готовия компонент.

По-добро използване на материала

Софтуерът за влагане подрежда множество части в рамките на един лист, за да намали неизползваното пространство. В комбинация с тесни прорези и добре планирани последователности на рязане, това може да подобри оползотворяването на суровината. Резултатът зависи от геометрията на детайла, минималното разстояние, управлението на остатъците и производственото планиране.

Потенциални подобрения на производителността

Автоматизираните пътища на рязане, повторяемите програми и опционалното оборудване за товарене или разтоварване могат да намалят ръчната обработка и да поддържат по-последователно производство. Общата производителност обаче зависи и от времето за пробиване, движението на материала, сортирането, проверката и времето, необходимо за смяна на работата.

5. Какво определя производителността на рязане?

Производителността на рязане е комбиниран резултат от конфигурацията на машината, свойствата на материала, настройките на процеса и практиката на оператора. Оценяването на тези фактори заедно е по-надеждно от избора на оборудване въз основа само на мощността на лазера.

Лазерна мощност и дебелина на материала

Мощността на лазера влияе върху количеството налична енергия за топене или обработка на материал. По-високата мощност може да разшири практичния диапазон на рязане или да подобри производителността при подходящи условия. Независимо от това, максималната рекламирана дебелина не е непременно дебелината, при която машината осигурява най-добра производствена скорост, качество на ръба или експлоатационни разходи.

Преди да изберете конфигурация, идентифицирайте най-често използваните дебелини, най-дебелия материал, който трябва да се реже редовно, и всякакви случайни задачи с максимална дебелина. Поискайте от доставчика данни за рязане, които отговарят на вашите изисквания за материал, газ и качество.

Скорост на рязане и позиция на фокуса

Прекомерно високата скорост може да причини непълно проникване или шлака по долния ръб, докато неподходящата ниска скорост може да създаде прекомерна топлина и лошо качество на ръба. Позицията на фокуса също влияе върху разпределението на енергията в ръба. Правилните настройки варират в зависимост от материала, дебелината, дюзата, газа и конфигурацията на машината.

Избор на помощен газ

Кислородът може да допринесе за допълнителна топлина по време на рязане на въглеродна стомана, докато азотът обикновено се използва, когато е важен ярък ръб с ниско ниво на окисление. Сгъстеният въздух може да бъде практичен за определени приложения, когато неговото налягане, чистота и контрол на влагата са подходящи. Изборът на газ трябва да балансира качеството на ръба, скоростта на обработка, операциите надолу по веригата и общите разходи за потребление.

Дюза и оптично състояние

Повредена дюза, замърсен защитен прозорец или неправилно подравняване на дюзата може да наруши газовия поток и да повлияе на резултата от рязане. Следователно рутинната проверка на консумативите е от съществено значение, когато качеството се влоши неочаквано.

6. Как да изберете правилната машина за рязане на плоча с лазерни влакна

Правилната машина трябва да отговаря на производствените изисквания на фабриката днес, като същевременно оставя достатъчно място за бъдещ растеж. Структурираната оценка помага за предотвратяване на преразход за ненужен капацитет или закупуване на система, която се бори с обичайните производствени работни места.

Определете вашия материал и диапазон на дебелина

Подгответе списък на металите, обработвани всеки месец, техните класове, разпределение на дебелината, размери на листа и необходимите покрития на ръбовете. Включете процента на работа, представен от всяка дебелина, вместо да разчитате единствено на най-дебелата част, която понякога произвеждате.

Съобразете работната зона с вашия производствен работен процес

Работната маса трябва да побира вашите стандартни размери на плочата и частите, които възнамерявате да произвеждате. Проверете достъпа за товарене, наличното производствено пространство, складовете за материали, достъпа с кран или мотокар и свободното пространство, необходимо за поддръжка.

Оценете пълната конфигурация на машината

Сравнете лазерния източник, режещата глава, CNC контролера, компонентите за движение, леглото на машината, охладителната система, електрическите изисквания, оборудването за извличане и защитното ограждение. Потвърдете кои артикули са включени в посочената цена и кои са допълнителни аксесоари.

Прегледайте софтуера и автоматизацията

Потвърдете, че софтуерът за програмиране поддържа вашите формати на чертежи и работен процес за влагане. Ако производствените обеми оправдават автоматизацията, оценете обменните таблици, автоматичното товарене и разтоварване, обработката на остатъците и интегрирането със съществуващите производствени системи.

Оценете поддръжката на доставчика

Инсталирането, обучението на оператора, наличността на резервни части, дистанционната диагностика и насоките за поддръжка влияят върху дългосрочната стойност на оборудването. Попитайте как се предоставя техническата поддръжка, какви мерки за реагиране са налични и кои консумативи трябва да се съхраняват на място.

Поискайте писмено техническо предложение

Полезното предложение трябва ясно да идентифицира конфигурацията на машината, възможностите за рязане, изискванията за полезност, включените аксесоари, гаранционните условия, условията за доставка, обхвата на инсталиране и обучението. Твърденията за производство трябва да бъдат подкрепени от съответните условия на изпитване, а не от общи твърдения без контекст.

7. Фибролазер срещу плазмено и CO2 рязане

Различните технологии за рязане отговарят на различни комбинации от дебелина на материала, очаквания за качество, производствен обем и инвестиционен бюджет. Фибролазерът не е автоматично най-икономичният избор за всяка металообработваща задача.

За тънки и средни метални листове, фибролазерната технология често се разглежда заради комбинацията от прецизност, потенциал за автоматизация и гъвкавост на обработка. За тежки пластини плазмата може да остане конкурентоспособна в зависимост от изискванията за толерантност и оперативните разходи. Най-подходящият избор трябва да се определи чрез представителни тестове за рязане и пълно сравнение на разходите.

8. Оперативни разходи и ефективност на производството

Покупната цена е само една част от инвестицията. Надеждната оценка трябва да вземе предвид разходите, направени при производството на приемливи части през очаквания експлоатационен живот на машината.

Идентифицирайте основните категории разходи

• Електричество:Лазерен източник, охладителна система, оборудване за движение, извличане и спомагателни устройства.
• Помощен газ:Кислород, азот или сгъстен въздух, включително оборудване за генериране и обработка на газ, където е приложимо.
• Консумативи:Дюзи, защитни прозорци, лещи, където има такива, и други резервни компоненти.
• Труд:Програмиране, товарене, разтоварване, сортиране, проверка и поддръжка.
• Поддръжка:Планово обслужване, резервни части, отстраняване на проблеми и техническа поддръжка.
• Материални отпадъци:Ефективност на влагане, отхвърлени части, скрап от настройка и неизползваеми остатъци.
• Престой:Производствени загуби, свързани с неизправности, поддръжка и чакане на части или обслужване.

Изчислете цената на приемлива част

Един полезен подход е да се разделят общите оперативни разходи за представителен производствен цикъл на броя на произведените съответстващи части. Включете използването на материали, където е уместно, разходите за работа на машината, труд, консумативи и преработка. Това дава по-смислено сравнение, отколкото само скоростта на рязане.

Производителите трябва също да измерват действителното време на цикъла, включително зареждане, пробиване, рязане, разтоварване и проверка. Машина, която реже бързо, но изисква честа намеса, може да не осигури най-високата производителност за цяла смяна.

Оценете потенциалната възвръщаемост на инвестицията

Когато подменяте изнесено рязане или по-старо оборудване, сравнете текущите разходи с очакваните разходи за вътрешно производство. Включете инсталиране, обучение, финансиране, поддръжка и реалистично използване. Всяка оценка на изплащането трябва да се основава на документирани производствени обеми и консервативни допускания за бъдещи поръчки.

9. Поддръжка и безопасност на работното място

Превантивната поддръжка помага да се поддържа стабилна производителност на рязане, защитава ключови компоненти и намалява прекъсванията на производството, които могат да бъдат избегнати. Операторите трябва да следват графика за поддръжка на производителя на оборудването и процедурите, определени за инсталирания лазерен източник и режеща глава.

Ежедневна и рутинна поддръжка

• Проверете дюзите за повреди, замърсяване и проблеми с подравняването.
• Проверете защитните оптични компоненти съгласно одобрената процедура за проверка.
• Наблюдавайте алармите на охладителната система, температурата, състоянието на охлаждащата течност и необходимия поток.
• Проверете газопроводите, филтрите, регулаторите и показанията на налягането.
• Пазете работната маса и околното пространство чисти от натрупани отпадъци и прекомерен прах.
• Прегледайте алармите на машината и запишете повтарящи се проблеми с качеството на рязане.
• Извършете планирано смазване и механични проверки, както е указано от производителя.

Основни практики за лазерна безопасност

Индустриалните лазерни системи могат да представляват сериозни опасности за очите, кожата, пожара, електричеството и дима. Дължината на вълната и мощността на лазерите с влакна изискват специално внимание, тъй като лазерното лъчение в близката инфрачервена област може да бъде невидимо за човешкото око.

• Използвайте подходящ корпус, блокировки и защитни системи, подходящи за лазерната класификация и инсталация.
• Никога не заобикаляйте блокировките и не работете с повредени предпазни бариери.
• Осигурете ефективна аспирация на дима и оценете опасностите, свързани с материалите, които се режат.
• Използвайте само одобрени лазерни защитни очила, когато това се изисква от документираната оценка на безопасността; очилата не заместват инженерния контрол.
• Ограничете работата и обслужването до обучен персонал, следвайки одобрени процедури.
• Приложете правилните процедури за блокиране и изолиране преди поддръжка или ремонт.

Съоръженията трябва да проверят приложимите местни разпоредби, електрическите изисквания, противопожарните мерки и стандартите за безопасност на труда преди инсталиране и работа.

10. Контролен списък за оценка преди покупка

Преди да поръчате машина за рязане на фибролазерни плочи, използвайте следния контролен списък, за да организирате технически дискусии с потенциални доставчици.

• Документирани ли са основните степени на материала и производствените дебелини?
• Предложената лазерна мощност отговаря ли на нормални производствени задачи, а не само случайно рязане с максимална дебелина?
• Подходяща ли е работната зона за стандартни размери на плочи и планираното фабрично оформление?
• Тествани ли са примерни части с представителни материали и изисквания за качество?
• Скоростта на рязане, качеството на ръбовете и резултатите от размерите документирани ли са при посочените условия на изпитване?
• Лазерният източник, режещата глава, контролерът и включените аксесоари ясно ли са посочени?
• Разбрани ли са изискванията за електрическо захранване, охлаждане, сгъстен въздух, газ и извличане?
• Прегледани ли са софтуерната съвместимост, възможностите за влагане и опционалната автоматизация?
• Ясни ли са условията за инсталиране, обучение, гаранция, резервни части и техническа поддръжка?
• Сравнена ли е очакваната цена на приемлива част със съществуващите производствени методи?

Добре дефинираният процес на закупуване помага на производителите да сравняват доставчиците по практическа производствена стойност, вместо да разчитат на заглавни спецификации. Той също така създава ясна референция за приемане на инсталацията и бъдещи прегледи на ефективността.
