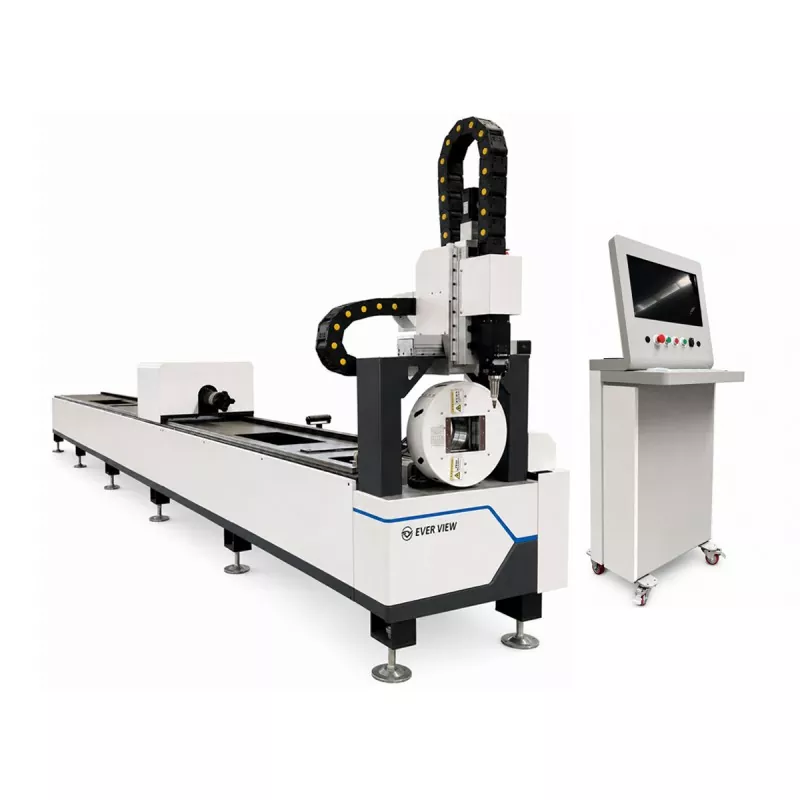

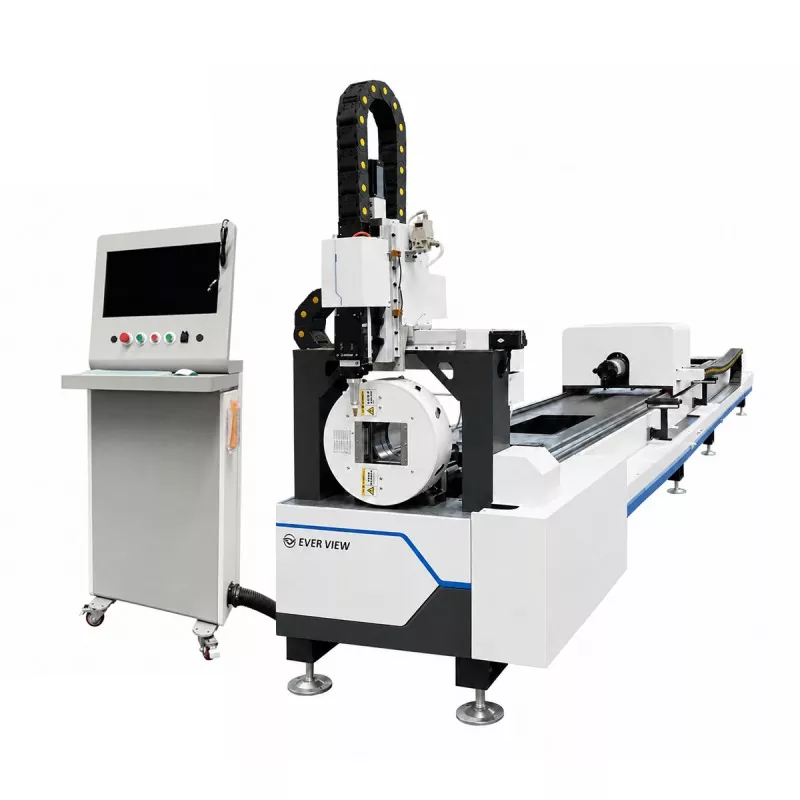

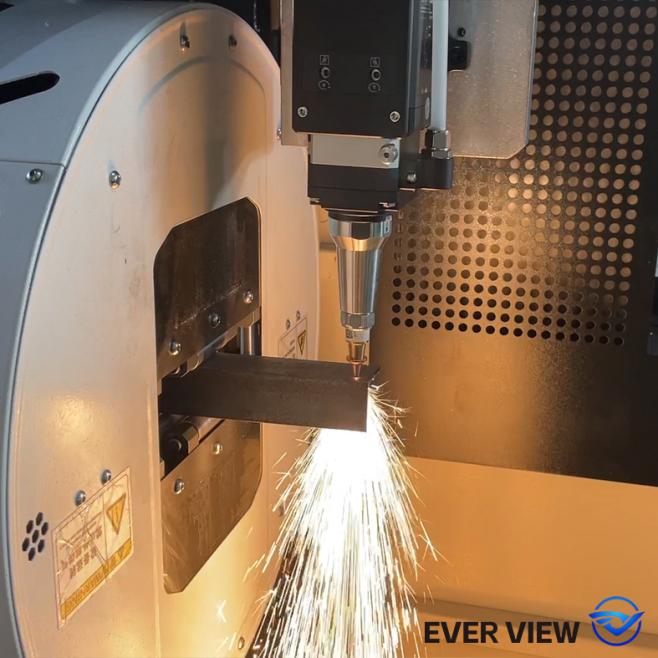

Икономичната машина за лазерно рязане на тръби с влакна може да извършва рязане на тръби, изрязване на дупки, прорези, контурно рязане и крайно подрязване в един програмиран процес. Подходящ е за метални мебели, фитнес оборудване, автомобилни компоненти, селскостопански машини, строителни конструкции и обща метална изработка.
Изпратете ни вашия размер на тръбата, материал, дебелина, дължина и чертеж за конфигурация на машината и оценка на рязане.

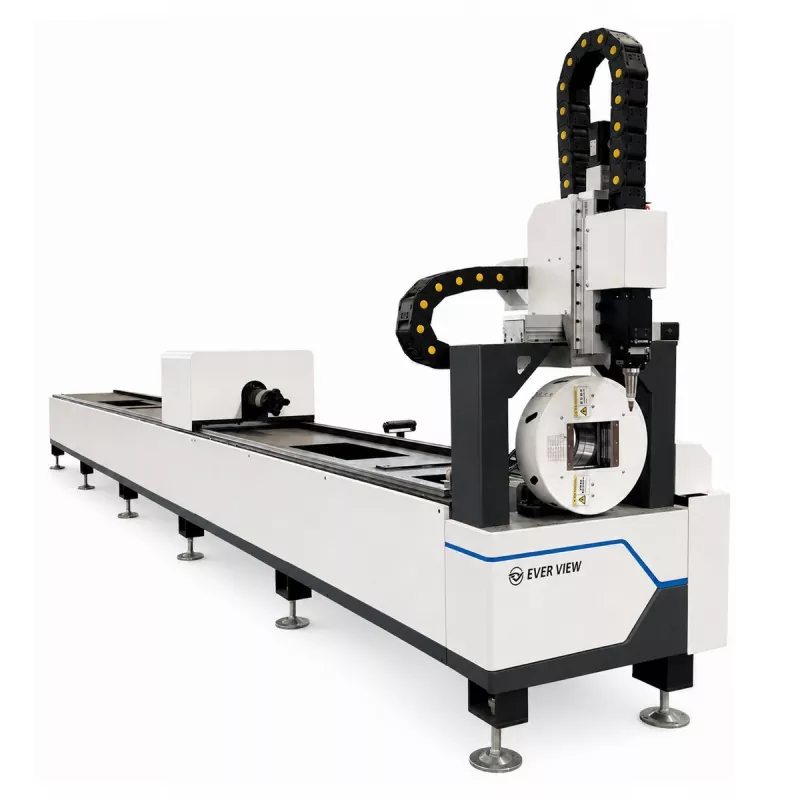

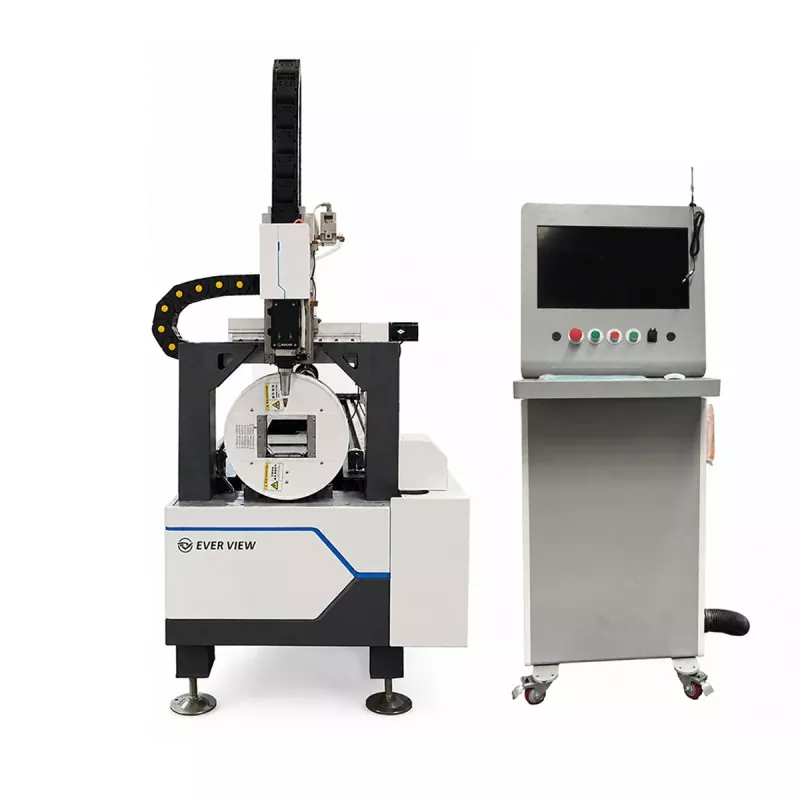

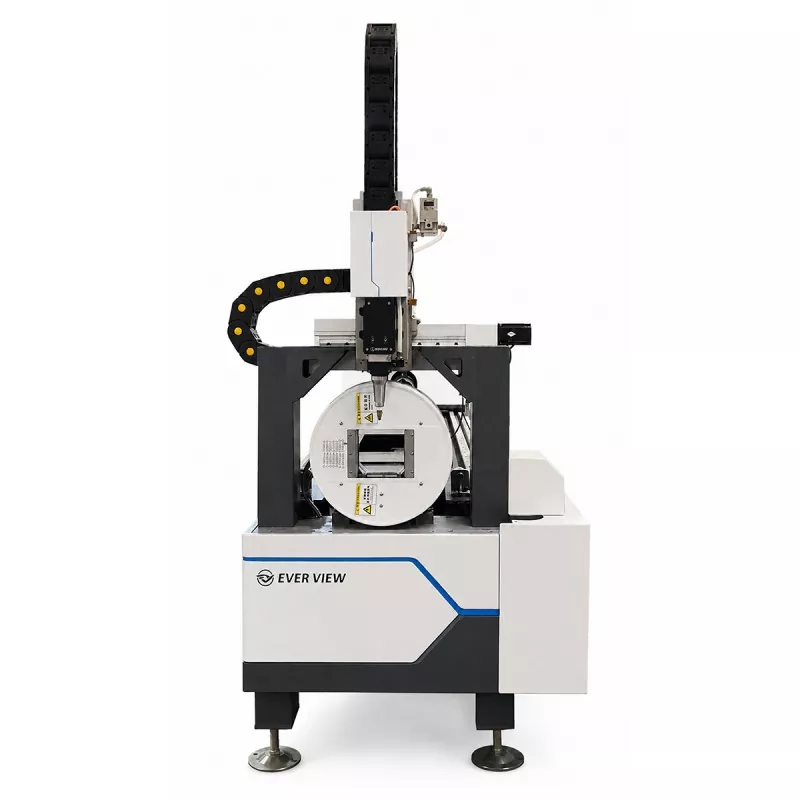

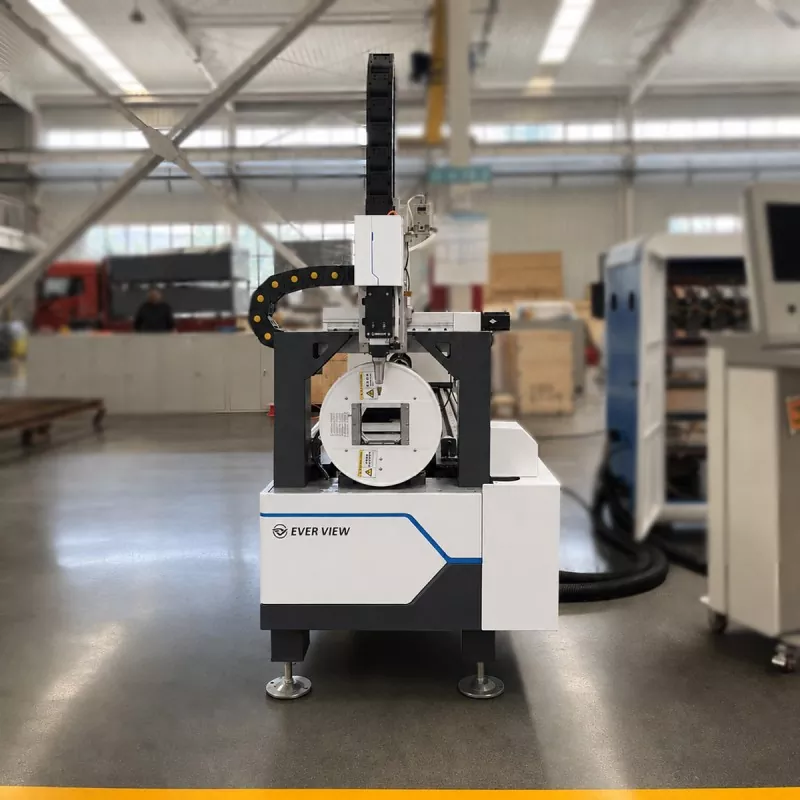

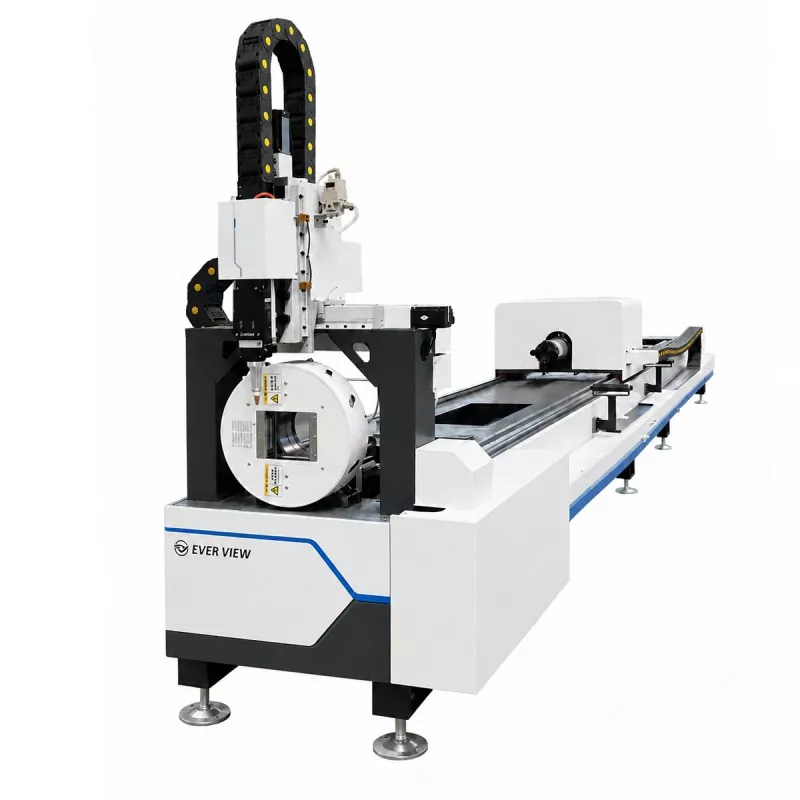

Икономичната машина за лазерно рязане на тръби EVER VIEW е предназначена за купувачи, които се нуждаят от надеждна обработка на тръби без ненужно усложняване на системата. 3kW лазерен източник осигурява практически баланс между способност за рязане, оперативни разходи и гъвкавост на приложението.
За справка, правилно конфигурирана 3kW система обикновено може да отреже стени на тръби от въглеродна стомана до приблизително 10–12 mm и стени на тръби от неръждаема стомана до приблизително 5–6 mm при подходящи условия. Тези цифри са референтни стойности, а не гарантирани граници. Действителните резултати зависят от профила на тръбата, класа на материала, налягането на газа, избора на дюза, скоростта на рязане, изискванията за качество на ръба и конфигурацията на машината.
Подходящ е за работилници, които навлизат в лазерно рязане на тръби, фабрики, добавящи специално оборудване за обработка на тръби, и производители, работещи с малки или средни партидни поръчки.
Следните стойности са общи референтни диапазони за обикновени приложения на тръби:
|
Материал |
Типична 3kW референтна дебелина на рязане |
Бележки за приложението |
|
Въглеродна стомана |
Приблизително 0,8–12 mm |
Кислородното рязане обикновено се използва за по-дебели секции; може да се избере азот, когато се изисква по-чист ръб |
|
Неръждаема стомана |
Приблизително 0,8–6 mm |
Азотът обикновено се използва за намаляване на окисляването и подобряване на външния вид на ръбовете |
|
Поцинкована стомана |
Приблизително 0,8–5 mm |
Параметрите на рязане трябва да отчитат поведението на покритието и контрола на дима |
|
Алуминий |
Приблизително 0,8–4 mm |
Действителният капацитет зависи силно от сплавта, геометрията на тръбата и разсейването на топлината |
|
Месинг или мед |
Приблизително 0,8–3 mm |
Изисква подходящ лазерен източник, режеща глава, газ и конфигурация на параметрите |
Максималната практическа дебелина може да бъде по-ниска за тръби с малък диаметър, сложни профили, високоскоростно производство или строги изисквания за качество на ръбовете. Преди окончателното потвърждение се препоръчва тест за рязане с помощта на действителната тръба на купувача.
Скоростта на рязане варира в зависимост от дебелината на стената, класа на материала, формата на тръбата, режещия газ, диаметъра на дюзата, фокусното положение и необходимото качество на ръба. Следните стойности са общи референтни диапазони за прави участъци от обикновени материали за тръби:
|
Материал и дебелина |
Референтна скорост на рязане с 3kW лазер |
|
Въглеродна стомана, 2 мм |
Приблизително 4–8 m/min |
|
Въглеродна стомана, 4 мм |
Приблизително 2–4 m/min |
|
Въглеродна стомана, 6 мм |
Приблизително 1,2–2,5 m/min |
|
Въглеродна стомана, 10 мм |
Приблизително 0,5–1,2 m/min |
|
Неръждаема стомана, 2 мм |
Приблизително 3–6 m/min |
|
Неръждаема стомана, 4 мм |
Приблизително 1,2–2,5 m/min |
|
Неръждаема стомана, 6 мм |
Приблизително 0,5–1,2 m/min |
|
Поцинкована стомана 2 мм |
Приблизително 3–6 m/min |
|
Алуминий, 2 мм |
Приблизително 4–8 m/min |
Тези скорости са само за предварителна оценка. Рязането на дупки, прорязването, острите ъгли, малките контури и изрязването на краищата обикновено изискват по-ниски скорости от рязане по права линия. Купувачите трябва да оценят както скоростта на рязане, така и качеството на готовия ръб, когато сравняват конфигурациите на машината.
Мощността на лазера трябва да бъде избрана според необходимата дебелина на материала, производствена скорост и работно натоварване, а не само максимална мощност.
|
Лазерна мощност |
Типичен обхват на приложение |
Предимства |
Ограничения |
|
2kW |
Тънка въглеродна стомана, неръждаема стомана, поцинкована стомана и леки тръби |
По-ниска първоначална инвестиция и по-ниско оперативно търсене |
По-ниска дебелина на рязане и по-бавна обработка за средни или дебели тръби |
|
3kW |
Рязане на тръби с общо предназначение за производство на малки и средни размери |
Балансирана способност за рязане, скорост, цена и гъвкавост на приложението |
Може да не е достатъчно за често производство на дебели стени |
|
4kW |
По-големи обеми на производство и по-дебели въглеродни или неръждаеми стоманени тръби |
По-висока скорост на рязане и по-голям запас от дебелина |
По-високи разходи за оборудване, потребление на енергия и оперативни изисквания |
В сравнение с машина с мощност 2kW, моделът с мощност 3kW обикновено осигурява по-широк диапазон на обработка и по-висока производителност за тръби със средна дебелина. В сравнение с машина с мощност 4 kW, тя обикновено предлага по-ниска инвестиция и по-икономична работа, като същевременно се отказва от известна скорост и капацитет на максимална дебелина.
За купувачи, обработващи основно тънкостенни мебелни тръби, може да е достатъчна система от 2kW. За смесени поръчки, включващи въглеродна стомана със средна дебелина и тръби от неръждаема стомана, 3kW често е практичен избор. За непрекъснато производство на по-дебели тръби или големи поръчки, конфигурация от 4kW може да осигури по-добра производителност.
Икономичната машина за лазерно рязане на тръби с влакна поддържа кръгли, квадратни, правоъгълни и избрани специални профили според крайната конфигурация. Приложимите материали могат да включват въглеродна стомана, неръждаема стомана, поцинкована стомана, алуминий и други лазерно рязани метали.
Действителният диапазон на рязане зависи от класа на материала, дебелината на стената, профила на тръбата, режещия газ, необходимото качество на ръба и скоростта на производство.
Цифровото програмиране позволява на операторите да променят дължините на тръбите, позициите на отворите, контурите и крайните форми, без да подготвят специални механични инструменти за всеки дизайн. Това прави машината подходяща за повторно производство, персонализирано производство, прототипи и смесени поръчки.

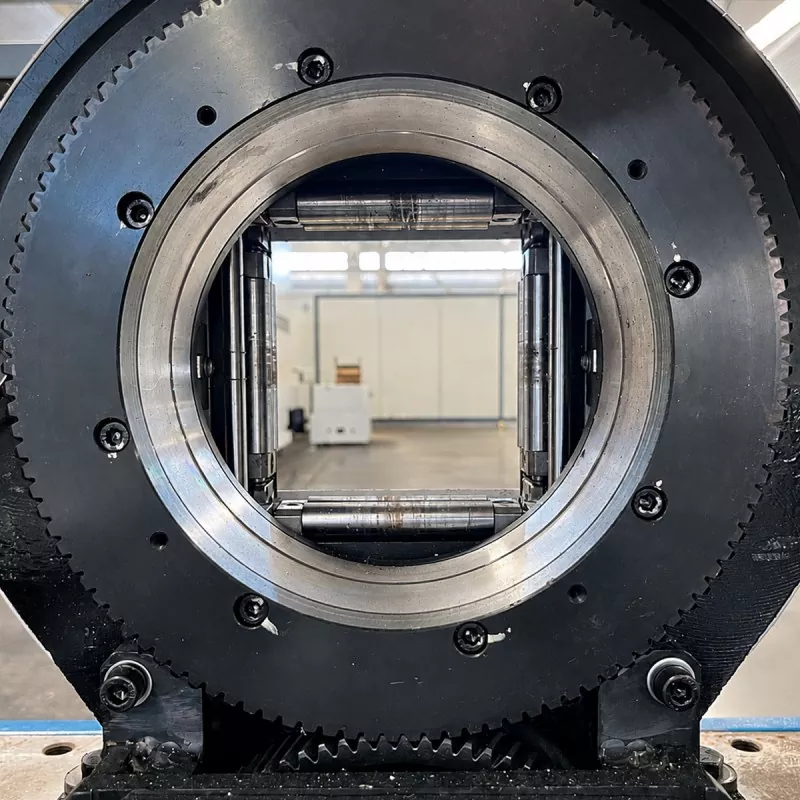

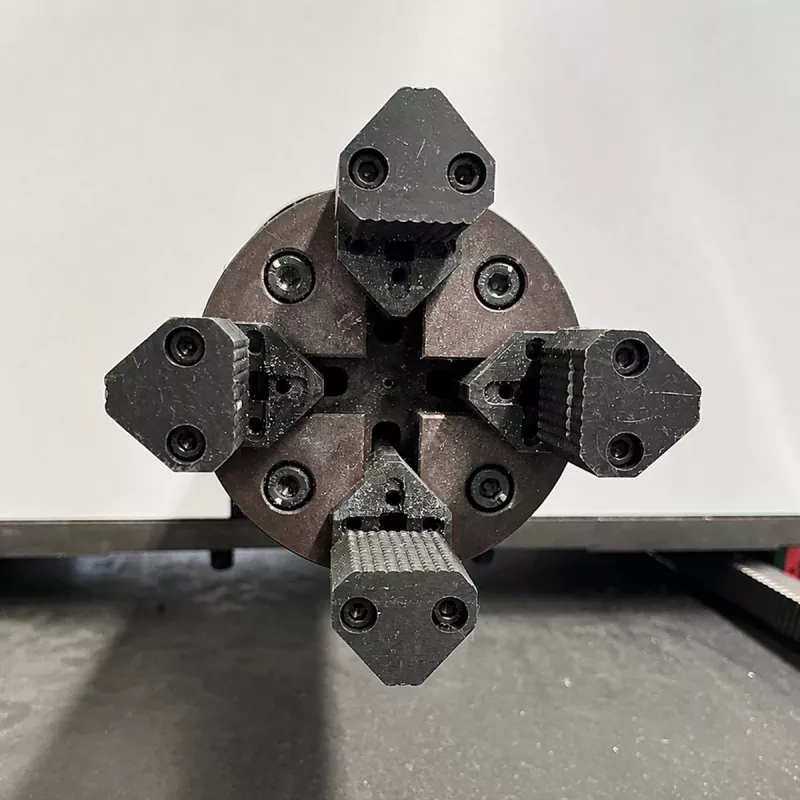

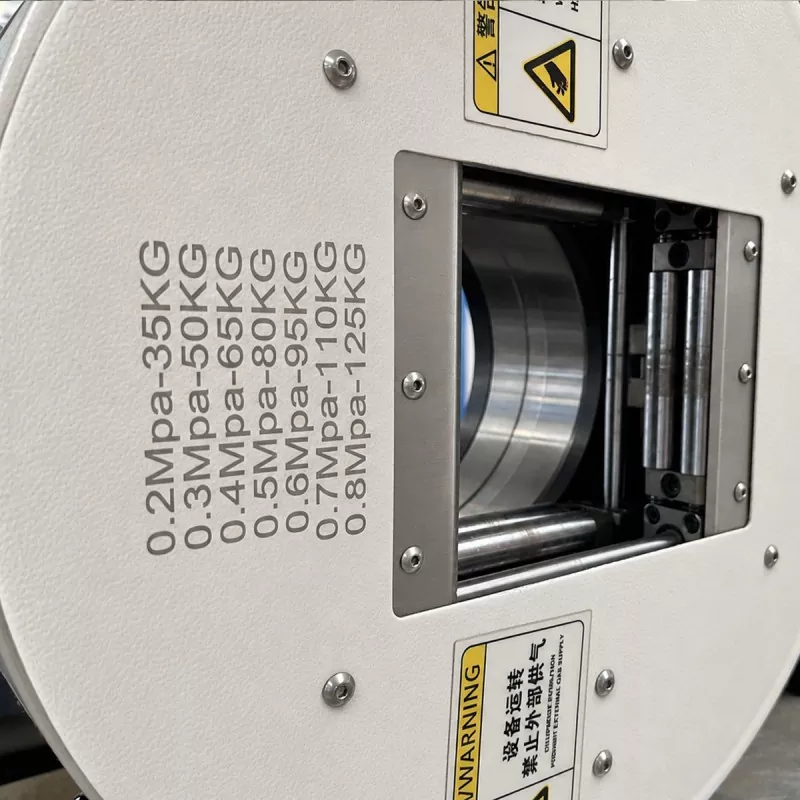

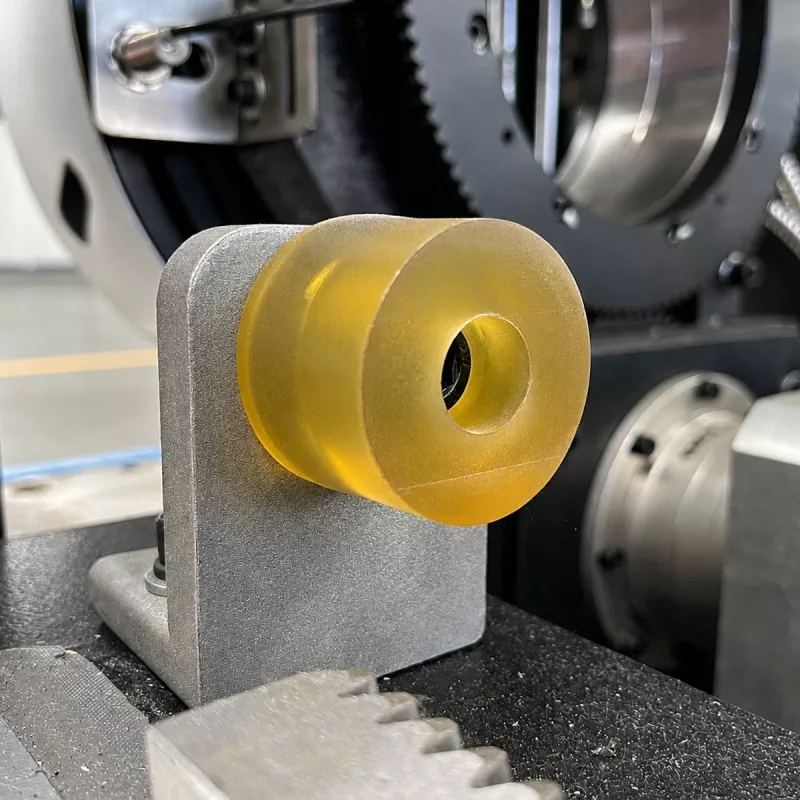

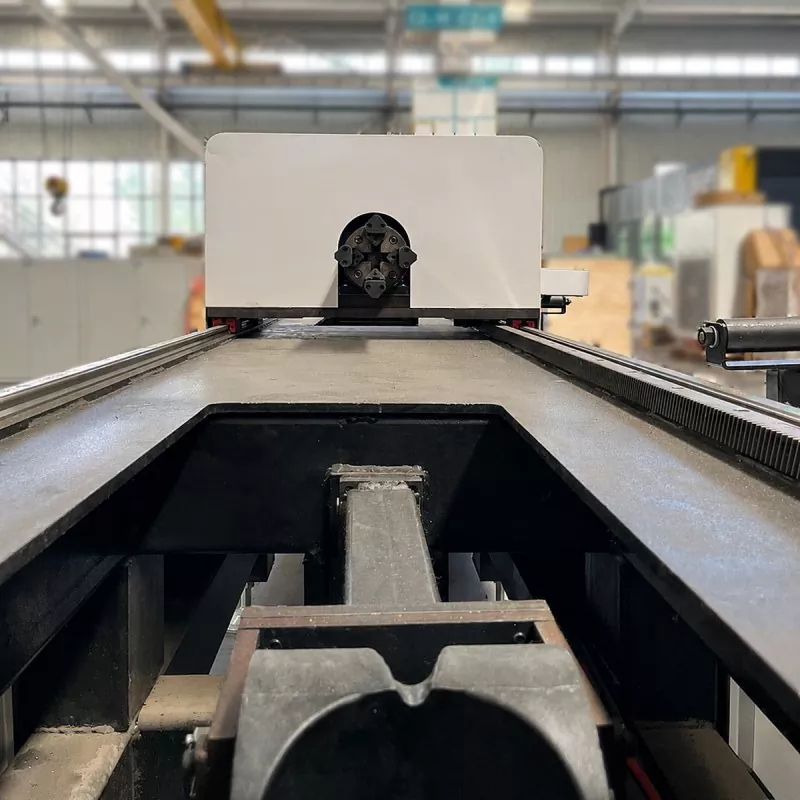

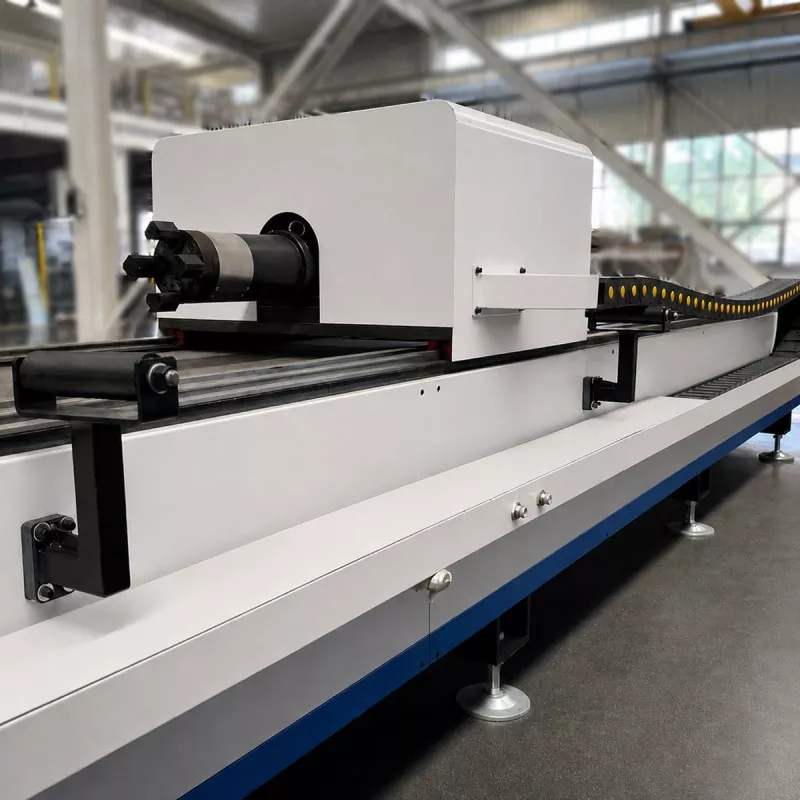

Универсалният патронник побира кръгли и квадратни тръби, като помага за намаляване на промените в закрепването между различните детайли. Стабилното затягане поддържа точното изрязване на дупки, слотове, контури и разрези около множество страни на тръбата.
Скоростта на патронника може да достигне до 120 оборота в минута.
За подходящи части машината може да комбинира подготовка, свързана с измерване, рязане, пробиване, прорязване и крайно подрязване в един програмиран процес. Това може да намали ръчното маркиране, многократното затягане, прехвърлянето на детайла и вторичната обработка.
Действителното подобрение зависи от геометрията на тръбата, материала, производствения обем и съществуващия работен процес.
Икономичната машина за лазерно рязане на тръби с влакна е подходяща за метални мебелни приложения като маси, столове, рафтове, рамки за легла и други тръбни мебелни компоненти.
За фитнес оборудване може да обработва рамки, скоби, опори и свързващи части, използвани във фитнес оборудване.
В производството на автомобилни компоненти може да се използва за избрани тръбни конструкции, скоби, опори и произведени части за превозни средства.
За селскостопански машини типичните приложения включват рамки, предпазители, опори и свързващи компоненти.
При производството на строителни конструкции той може да обработва структурни тръби, парапети, подпори и компоненти на рамката.
За обща метална изработка машината е подходяща за персонализирани части, прототипи, договорно производство и смесени поръчки.

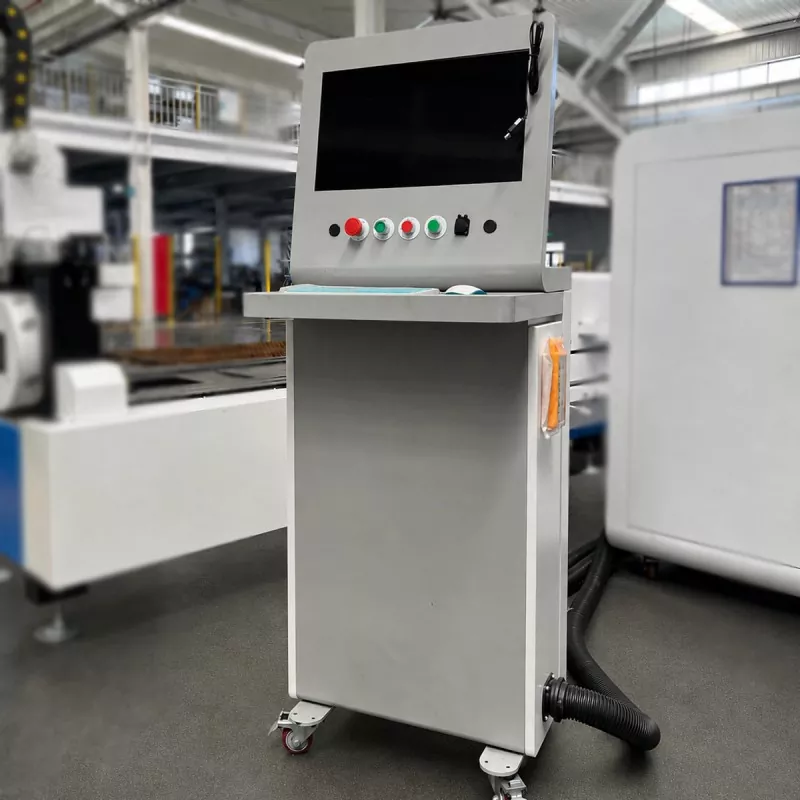

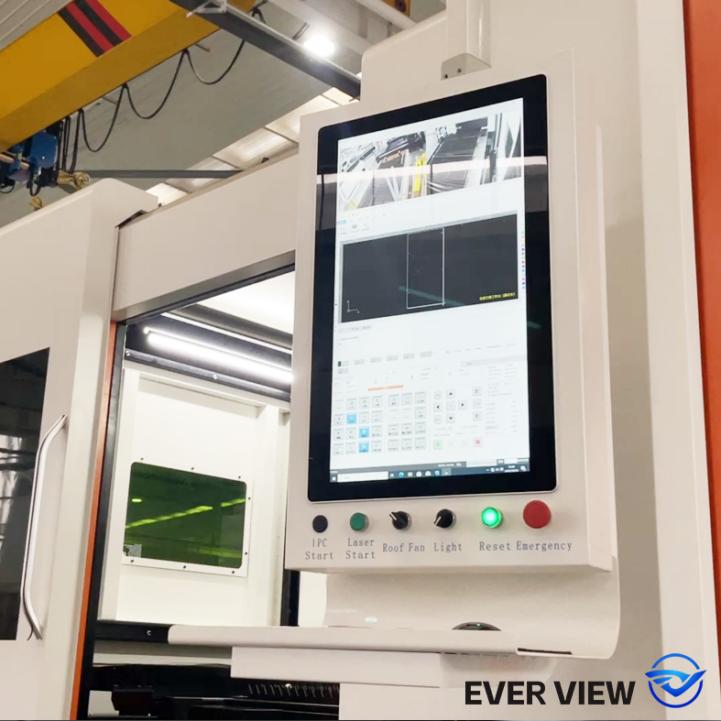

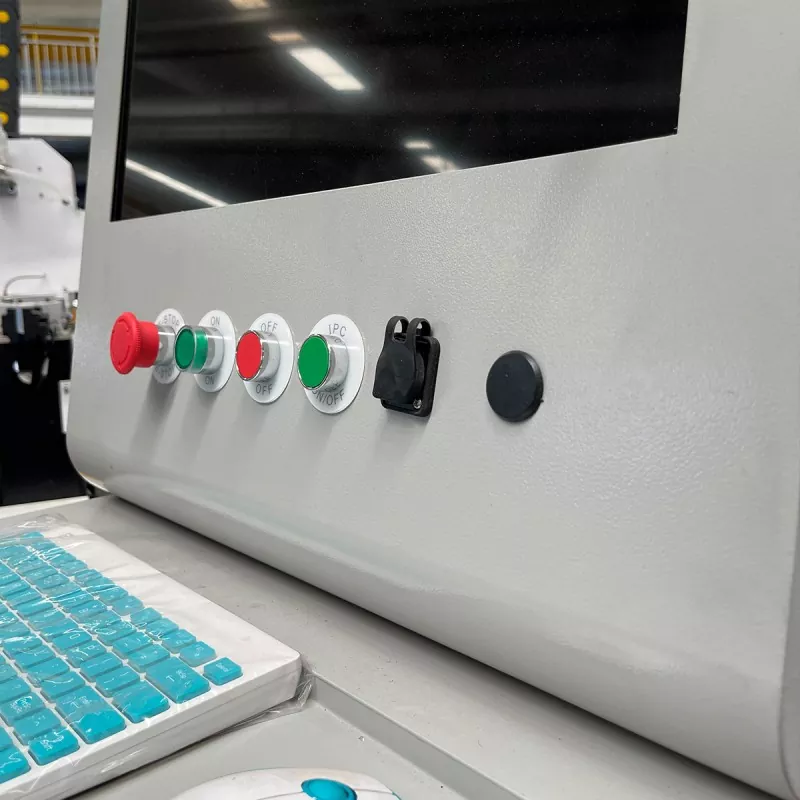

Машината осигурява достъп до зоната за товарене, системата на патронника и зоната за рязане за ежедневна работа и проверка. Операторите могат да променят програмите според производствените чертежи, което е полезно за производителите с чести смени на продукта.

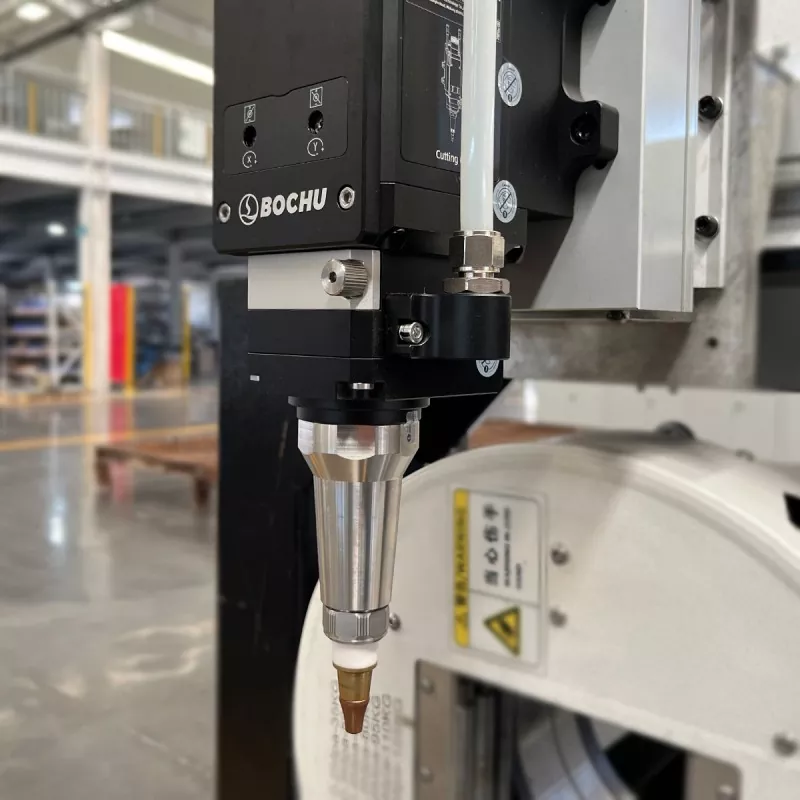

Рутинната поддръжка трябва да включва проверка и почистване на патронника, водещите компоненти, защитата на режещата глава, охладителната система, газовата система, точките за смазване и електрическите връзки. Дюзите, защитните лещи и другите консумативи трябва да се проверяват и сменят, когато е необходимо.
Окончателната конфигурация трябва да бъде избрана според действителното приложение, а не само според мощността на лазера.
Преди да поискат оферта, купувачите трябва да потвърдят формата и размерите на тръбата, максималния и минималния размер на тръбата, дължината на тръбата, материала и дебелината на стената, очаквания производствен обем, типичните чертежи на частта, необходимата скорост на рязане, изискванията за качество на ръба, пространството на работилницата и захранването, газ за рязане и спомагателно оборудване.
Преди окончателния избор на оборудване се препоръчва проба за рязане въз основа на действителния материал и чертежи на купувача.
|
Елемент |
Спецификация |
|
Мощност на лазера |
3kW |
|
Максимален диаметър на тръбата |
120 мм |
|
Максимална дължина на тръбата |
6100 мм |
|
Приложими форми на тръби |
Кръгли, квадратни, правоъгълни и избрани профили |
|
Референтна максимална дебелина на въглеродна стомана |
Приблизително 10–12 mm, в зависимост от условията на материала и процеса |
|
Референтна максимална дебелина на неръждаема стомана |
Приблизително 5–6 mm, в зависимост от условията на материала и процеса |
|
Скорост на патронника |
До 120 оборота в минута |
|
Ускорение |
До 1.0G |
|
Точност на позициониране |
±0,03 мм |
|
Повторете точността на позициониране |
±0,03 мм |
|
Основни функции за обработка |
Рязане на тръби, рязане на дупки, шлицове, контурно рязане и изрязване на краищата |
|
Типични материали |
Въглеродна стомана, неръждаема стомана, поцинкована стомана, алуминий и други подходящи метали |
Крайната дебелина и скорост на рязане трябва да бъдат потвърдени според материала, размерите на тръбата, дебелината на стената, режещия газ, необходимото качество на ръба и производствената цел.
Може да се конфигурира за въглеродна стомана, неръждаема стомана, поцинкована стомана, алуминий и други подходящи за лазерно рязане метали. Действителната способност зависи от качеството на материала, дебелината, профила на тръбата, режещия газ и изискванията за качество на ръба.
Като обща справка моделът 3kW може да обработва стени на тръби от въглеродна стомана до приблизително 10–12 mm и стени на тръби от неръждаема стомана до приблизително 5–6 mm при подходящи условия. Тези стойности не са универсални ограничения. Действителната производителност трябва да бъде потвърдена чрез тестване с материала на купувача, размерите на тръбата и необходимото качество на ръба.
За обичайните тънки и среднодебели тръби референтните скорости могат да варират от приблизително 0,5 до 8 m/min в зависимост от материала и дебелината. Например 2 mm въглеродна стомана може да достигне приблизително 4–8 m/min, докато 6 mm неръждаема стомана може да работи при приблизително 0,5–1,2 m/min. Рязането на дупки, прорезите, ъглите и сложните контури обикновено изискват по-ниски скорости.
Стандартното приложение включва кръгли, квадратни и правоъгълни тръби. Избрани специални профили също могат да бъдат възможни след потвърждаване на техните размери и изисквания за затягане.
Максималният диаметър на тръбата е 120 mm, а максималната дължина на тръбата е 6100 mm. Използваемият диапазон трябва да бъде потвърден според формата на тръбата, дебелината на стената, метода на зареждане и крайната конфигурация.
да Икономичната машина за лазерно рязане на тръби с влакна може да извършва рязане на дупки, прорези, контурно рязане и крайно подрязване в допълнение към рязането на тръби по дължина.
3kW лазерен източник е подходящ за много обичайни приложения за обработка на тръби. Като цяло е по-способна от система с 2kW за тръби със средна дебелина и по-икономична от система с 4kW за умерени производствени изисквания. Правилният избор зависи от материала, дебелината, размера на тръбата, скоростта на рязане, производствения обем и качеството на ръба. Купувачите трябва да предоставят действителна информация за детайла за оценка.
Изберете 2kW, когато по-голямата част от работата включва тънкостенни тръби и контролът на инвестициите е приоритет. Изберете 3kW за балансирана гама от обикновени приложения от въглеродна стомана, неръждаема стомана и галванизирани тръби. Изберете 4kW, когато се изисква по-висока производствена скорост, по-дебели материали или непрекъсната тежка работа.
Посочената точност на позициониране е ±0,03 mm, с повторна точност на позициониране от ±0,03 mm. Действителната точност на частта също зависи от изправеността на тръбата, затягането, калибрирането на машината, параметрите на рязане и програмните настройки.
EVER VIEW поддържа клиентите при избор на машина, конфигурация, оценка на приложението, изрязване на проби и подготовка преди изпращане.
Клиентите могат да предоставят размери на тръбата, материал, дебелина, производствени изисквания и чертежи за технически преглед. Персонализираните конфигурации също могат да бъдат обсъдени според специфичните нужди за обработка на тръби.
Този икономичен 3kW тръбен лазерен нож предлага практичен баланс между инвестиция, капацитет за обработка и ежедневна употреба. Подходящо е за купувачи, които се нуждаят от решение за фибролазер за обикновени метални тръби, референтен капацитет на рязане от приблизително 10–12 mm за въглеродна стомана и 5–6 mm за неръждаема стомана, гъвкаво цифрово програмиране, универсално затягане и намалени вторични операции.
В сравнение с машина с мощност 2kW, тя осигурява по-голям капацитет за материали със средна дебелина. В сравнение с 4kW машина, тя може да предложи по-икономично решение за купувачи, които не изискват максимална дебелина или непрекъснато високоскоростно производство.
Изборът на машина за рязане на тръби трябва да се основава на действителните детайли, а не само на спецификациите.
Изпратете EVER VIEW вашия размер на тръбата, материал, дебелина, дължина, производствен обем, необходима скорост на рязане и чертеж на част за оценка на приложението и конфигурация на машината.
